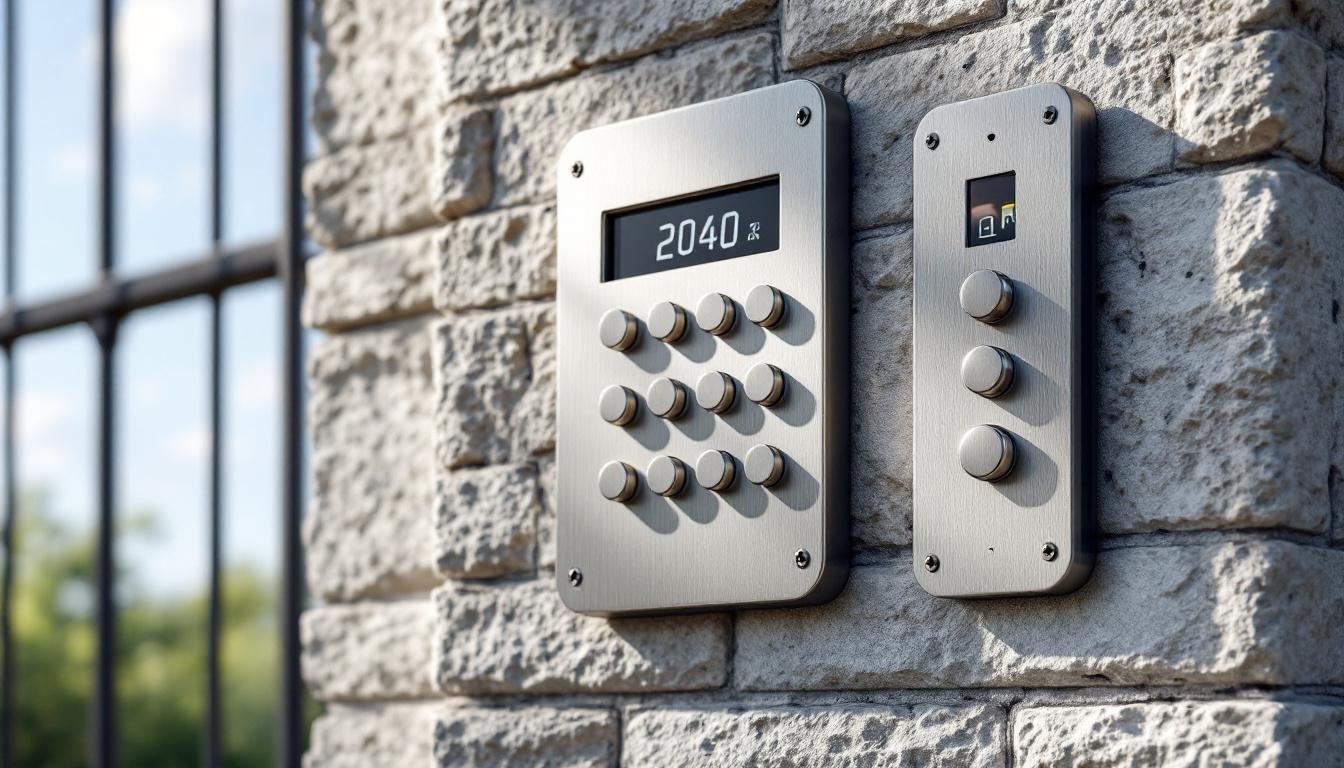

Digicode portail : fonctionnement et installation

Perdre une télécommande ou gérer plusieurs accès rend le digicode très attractif. Pourtant, le schéma branchement digicode portail peut sembler complexe : contact sec ou alimenté, compatibilité avec la carte moteur, implantation sur pilier, spécificités pour portail coulissant. Cet article propose un guide consolidé : schéma universel (PNG/PDF à télécharger), variantes filaire et radio, fiche dédiée coulissant, recommandations de hauteur et une checklist dépannage. Vous saurez quoi vérifier avant de raccorder et comment éviter d’endommager la carte moteur. Pour choisir le bon portail en lien avec votre installation (matériau, emplacement, contraintes), consultez aussi bien choisir son portail à Caen : aluminium, PVC ou traditionnel.

Pourquoi choisir un digicode pour votre portail

Le digicode apporte sécurité et simplicité d’usage : accès sans clé, gestion des codes temporaires. Privilégiez le filaire si vous souhaitez une commande stable sans interférence ; le radio est rapide à installer quand tirer un câble est impossible. Pensez qu’un modèle sur pile peut fonctionner en coupure de courant (selon alimentation du moteur).

Comprendre les principes électriques

Contact sec vs contact alimenté

• Contact sec : sortie « passive » (comme un bouton poussoir). Ne pas injecter de tension sur cette entrée. Risque : destruction de la carte.
• Contact alimenté : le digicode fournit une tension (ex. 12 V) sur sa sortie. Vérifier la compatibilité tension/courant avec la centrale du moteur.

Un contact sec doit rester un interrupteur entre COM et NO/NC ; le reste est une source d’erreurs fréquentes.

Jean Martin, électricien-installateur

Quel câble utiliser et quelle section ?

• Câble recommandé : 2 conducteurs 0,75 mm² minimum pour la commande (BP).
• Pour alimenter un digicode filaire : suivre la section indiquée par le fabricant (souvent 0,75–1,5 mm² selon distance).
• Protégez la ligne en gaine annelée, profondeur minimale de tranchée 40 cm pour extérieur (selon sol et réglementation locale).

Schéma de branchement universel

Le schéma universel (PNG/PDF vectoriel à télécharger) couvre trois variantes : A) filaire contact sec, B) filaire sortie alimentée, C) radio via récepteur.

Variante A — digicode filaire (contact sec)

1. Coupez l’alimentation générale si vous intervenez sur la centrale (ou faites appel à un pro).
2. Repérez sur la carte moteur les bornes BP / COM / NO (ou contact sec).
3. Reliez la sortie COM du digicode à la borne COM du moteur, puis la sortie NO du digicode à la borne NO/BP du moteur.
4. Réglez la temporisation sur le digicode (1–2 s recommandé pour ouverture).
5. Testez avec un multimètre en position continuité, puis en condition réelle.

Variante B — digicode filaire avec sortie alimentée

• Vérifiez la tension de sortie du digicode (ex. 12 V) et la tolérance d’entrée de la centrale.
• Si la centrale attend un contact sec, utilisez un relais interface : la sortie alimentée pilote le relais, et le relais ferme le contact sec vers la carte moteur. Pour des questions de compatibilité de tensions (ex. 24 V vs 12 V), voyez notre guide sur peut‑on brancher du 24V sur du 12V ?

Variante C — digicode radio

• Installez le récepteur radio près de la centrale moteur.
• Appairez le digicode au récepteur selon la procédure constructeur (bouton d’apprentissage).
• Connectez les bornes COM/NO du récepteur aux bornes BP de la centrale comme pour un bouton poussoir.

Cas particulier : portail coulissant

Différences à connaître

Les motorisations coulissantes (ex. Elixo, moteurs CAME, BFT) gèrent souvent modes piéton, fins de course et sensibilité. Certaines centrales ont des bornes spécifiques pour ouverture partielle ou marche piéton.

Branchement recommandé pour coulissant

• Identifier clairement la borne BP/OPEN sur la carte (consulter la notice constructeur).
• Pour les fonctions avancées (ouverture partielle), vérifiez si la centrale propose une entrée dédiée ; sinon, programmez la temporisation au niveau du digicode.
• Attention aux fins de course : le digicode doit envoyer une impulsion compatible (durée, polarité).

Hauteur et implantation du digicode

• Hauteur recommandée : 120–140 cm du sol fini au centre du clavier.
• Pour PMR, abaisser ou prévoir un clavier additionnel.
• Protection : boîtier IP65 minimum en extérieur. Utiliser scellement chimique ou vis inox sur pilier, prévoir 2–3 cm d’angle pour éviter stagnation d’eau.
• Antivandalisme : positionner légèrement en retrait, ou ajouter un capot de protection.

Checklist rapide (avant / pendant / après installation)

Avant l’installation

• Vérifier compatibilité digicode ↔ carte moteur (contact sec ou alimenté).
• Préparer câble 2×0,75 mm² et gaine.
• Boîtier IP65 + scellement.

Pendant l’installation

• Couper l’alimentation si intervention sur la centrale (ou faire appel à un pro).
• Respecter polarités et bornes COM/NO/NC.
• Utiliser wago ou connecteurs étanches.

Mise en service

• Tester continuité et fonctionnement du relais.
• Régler temporisation.
• Tester plusieurs ouvertures/fermetures et conditions (pluie, froid).

Dépannage rapide : le digicode bip mais le portail n’ouvre pas

1. Vérifier que la sortie est bien COM ↔ NO (pas COM ↔ NC inversé).
2. Contrôler si l’entrée BP de la centrale est libre (non occupée par autre équipement).
3. Tester la continuité du câble entre digicode et centrale.
4. Mesurer la tension de sortie si digicode alimenté (éviter d’injecter sur contact sec).
5. Vérifier l’appairage si radio (réappairer).
6. Tester le relais (si présent) indépendamment.
7. Contrôler verrouillage mécanique ou sécurité (photo-cellules, arret fin de course).

Ressources supplémentaires & compatibilités

Tableau bornes usuelles (exemples fréquemment rencontrés)

(Vérifier la notice constructeur avant toute connexion.)

Sources : guides techniques et notices consultés (Brico-logique, Store2000, Webstore-securite, forums Somfy, Portail-système).
